Thông tin chi tiết sản phẩm:
|
| Cấu trúc cuộn dây: | hình xuyến | số cuộn dây: | máy biến áp tự ngẫu |
|---|---|---|---|
| Vật liệu: | Ferit | Điện áp đầu vào: | 230VAC |
| Điện áp đầu ra: | 10V,17V,24V,30V | Sức mạnh: | 80VA |
| Mô hình: | EE55 EE14 EE16 EI22 ED8 EI66 EE8.3 EE10 EE12 EE15 EE19 EE20 EE22 EE25 EE29 EE42 EE44 EE48 PQ26 | Loại: | EE EI PQ EFD EF |
| Điểm nổi bật: | Máy biến áp dòng 12v,Máy biến áp dòng 24v,Động cơ biến áp xoắn ốc 300w |
||
Hiệu suất sản phẩm:

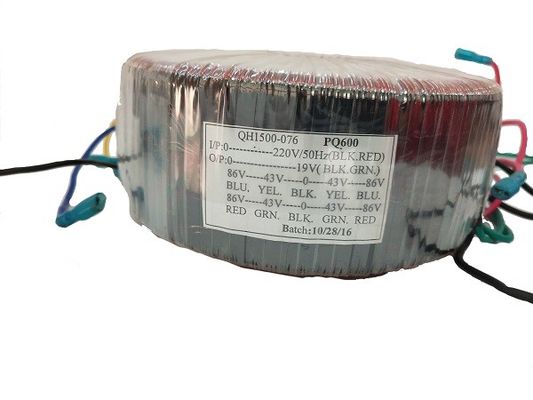

Lõi sắt của bộ biến áp hình tròn được làm bằng các dải thép silicon định hướng liên tục. Sau khi ủ, một hướng dẫn luồng từ rất nhất quán sẽ được hình thành.Mật độ thông qua cao hơn bởi vì biến áp xoắn ốc có thể đạt hiệu suất điện cao 95%.
Tính năng:
1Lõi sắt hiệu suất cao không có lỗ hổng không khí, và hệ số xếp chồng có thể cao đến 95%.
2. Tiếng ồn rung thấp hơn. lõi sắt không có khoảng trống không khí, có thể làm giảm tiếng ồn của rung động gây ra của lõi sắt.có hiệu quả làm giảm âm thanh "đào" gây ra bởi magnetostriction.
3Nhiệt độ hoạt động thấp Bởi vì mất sắt có thể đạt 1,1W / kg, mất sắt rất nhỏ, sự gia tăng nhiệt độ của lõi sắt là thấp,và cuộn dây có sự phân tán nhiệt tốt trên lõi sắt với nhiệt độ thấp hơn, vì vậy sự gia tăng nhiệt độ của bộ biến áp là thấp.
4. Dễ dàng lắp đặt Các biến áp hình tròn chỉ có một vít lắp đặt ở trung tâm, đặc biệt dễ dàng để lắp đặt và tháo rời nhanh chóng trong thiết bị điện tử.
Các thông số hình dạng:
| Năng lực tải đầy đủ | Khối lượng sản phẩm | Bảng gắn | Khoảng cách lỗ | Kích thước lỗ | Trọng lượng |
| 20W ((MAX) | 70*25*35mm | 70*70mm | 60*60mm | 5*8mm | 0.53kg |
| 40W ((MAX) | 90*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.0kg |
| 50W ((MAX) | 95*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.1kg |
| 70W ((MAX) | 100*40*45mm | 90*90mm | 80*80mm | 5*8mm | 1.3kg |
| 90W ((MAX) | 103*40*43mm | 100*100mm | 90*90mm | 5*8mm | 1.47kg |
| 120W ((MAX) | 100*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.50kg |
| 150W ((MAX) | 98*38*51mm | 90*90mm | 80*80mm | 5*8mm | 2.05kg |
| 200W ((MAX) | 110*45*53mm | 100*100mm | 90*90mm | 5*8mm | 2.23kg |
| 240W ((MAX) | 113*47*54mm | 120*120mm | 110*110mm | 5*8mm | 2.5kg |
| 300W ((MAX) | 122*45*56mm | 120*120mm | 110*110mm | 5*8mm | 2.9kg |
| 400W ((MAX) | 134*46*66mm | 120*120mm | 110*110mm | 5*8mm | 4.1kg |
| 500W ((MAX) | 133*51*63mm | 140*140mm | 130*130mm | 5*8mm | 4.6kg |
| 1000W ((MAX) | 165*52*79mm | 160*160mm | 150*150mm | 5*8mm | 8.2kg |
| 1200W ((MAX) | 180*54*78mm | 180*180mm | 170*170mm | 5*8mm | 10.6kg |
| 1500W ((MAX) | 192*57*80mm | 180*180mm | 170*170mm | 5*8mm | 11.5kg |
Đặc điểm điện:
| Năng lực tải đầy đủ | Điện áp đầu vào | Tần số | Không có điện áp tải | Điện tải đầy đủ | Không tải sắt los | Kiểm tra Hi-Pot | Kháng cách nhiệt |
| 20W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC12.0V±2% | 1.66A ((MAX) | < 0,9W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 40W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC12.5V±2% | 3.3A ((MAX) | < 2,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 50W ((MAX) | AC230V ± 10% | 50Hz/60Hz | AC5-0-5V±2% | 5.0A ((MAX) | < 2,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 70W ((MAX) | AC230V ± 10% | 50Hz/60Hz | AC14.5V±2% | 5.0A ((MAX) | < 3,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 90W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC28+9+16V±2% | 2.1+1.7+1A ((MAX) | < 3,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 120W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC0-20-80-100V+1V±2% | 6A ((MAX) | < 3,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 150W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC22V±2% | 6.8A ((MAX) | < 3,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 200W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC12V*2±2% | 8.4A ((MAX) | < 4,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 240W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC24±2% | 10A ((MAX) | < 4,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 300W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC24,5±2% | 12.5A ((MAX) | < 5,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 400W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC70,5±2% | 5.7A ((MAX) | < 6,0W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 500W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC36±2% | 13.9A ((MAX) | < 4,5W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 1000W ((MAX) | AC240V ± 10% | 50Hz/60Hz | AC36.5±2% | 27.5A ((MAX) | < 10W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 1200W ((MAX) | AC220V ± 10% | 50Hz/60Hz | AC45+36V±2% | 13.3+16.6A ((MAX) | < 12W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
| 1500W ((MAX) | AC415V ± 10% | 50Hz/60Hz | AC48V±2% | 31.2A ((MAX) | < 20W | Pri-Sec:DC2500V | Pri-Sec:≥ 500MΩ |
